Thông số kỹ thuật :
Material |
Stainless steel |
Grade |
205, 304,304L, 316L |
O.D |
89mm 117mm 219mm 273mm 325mm |
Size |
3-1/2" 4-1/2" 8-5/8 " 10-3/4" 12" |
Slot size |
0.5 mm,0.63mm, 0.75mm, 1.0mm |
Length |
2.9m / 5.8 m, 100-6000mm |
End connection |
Welded rings |
Wire size |
63# 93# 118 # |
Support rod |
140 # |
Wire shape |
V shape |
Ống lọc khe vòng dây 16’ có các chiều rộng khe đa dạng và kích thước tùy thuộc vào nhu cầu người sử dụng. Chiều rộng khe có kích thước đa dạng từ 0,02mm (20 micron) đến 10mm.
Vòng dây tùy chỉnh, Chiều dài, chiều rộng, khoảng cách của dây biên dạng có thể được thiết kế để đáp ứng các điều kiện dịch vụ yêu cầu.
SIZE (INCH) |
O.D (MM) |
SLOT (MM) |
LENGTH (M) |
COLLAPSE STRENGTH (BAR) |
TENSILE WEIGHT (TON) |
WRAP WIRE(WIDTH*HEIGHT) (MM) |
RODS (MM) |
3-1/2 |
88.9 |
1.0 |
3 |
>22 |
10.2 |
2.3*3.5 |
3.8MM/22 |
4-1/2 |
114.3 |
1.0 |
3 |
>28 |
11.5 |
2.3*3.5 |
3.8MM/22 |
6-5/8 |
168.3 |
0.75 |
5.8 |
>40 |
12.8 |
2.3*3.5 |
3.8MM/32 |
6-5/8 |
168.3 |
1.0 |
5.8 |
>33 |
12.8 |
2.3*3.5 |
3.8MM/32 |
6-5/8 |
168.3 |
0.63 |
5.8 |
>83 |
45 |
3.2*6.0 |
6.0MM*32 |
8-5/8 |
219.1 |
1.0 |
5.8 |
>34 |
21.9 |
2.3*3.5 |
3.8MM/48 |
8-5/8 |
219.1 |
1.0 |
5.8 |
>50 |
38.2 |
3.0*5.0 |
4.0MM/48 |
8-5/8 |
219.1 |
1.0 |
5.8 |
>60 |
46 |
3.2*6.0 |
5.0MM/48 |
10-3/4 |
273.1 |
0.75 |
5.8 |
>50 |
32.9 |
2.3*3.5 |
4.9MM/55 |
10-3/4 |
273.1 |
1.0 |
5.8 |
>60 |
39.5 |
3.0*5.0 |
4.9MM/55 |
10-3/4 |
273.1 |
1.0 |
5.8 |
>100 |
48 |
3.2*6.0 |
5.0MM/55 |
12-3/4 |
323.9 |
1.0 |
5.8 |
>120 |
37.2 |
3.0*5.0 |
4.0MM/50 |
14 |
355.6 |
1.0 |
3 |
>80 |
37.8 |
3.0*5.0 |
4.0MM/59 |

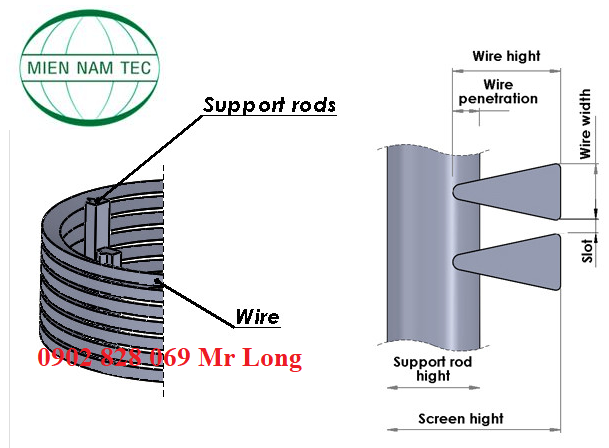

Cơ chế của Ống johnson:
Các thanh cách đều nhau xung quanh, Có mối hàn giúp đỡ vòng và ngăn vòng không để bị biến dạng.
Dây hình chữ V tạo ra khe dễ vệ sinh và trong quá trình hoạt động không tắc nghẽn. Dạng hình học khe này được gọi là khe keystone có khả năng chống cắm. Chiều rộng rãnh chính xác phải được thiết kế để đáp ứng các yêu cầu vận hành. Thông thường, chiều rộng khe gấp hai lần kích thước của cát hình thành. 2 đầu ống có kết nối ren trong – ngoài, vòng khuyến gia cường, có măt bích theo chuẩn nước ngoài.
Quý khách để lại thông tin, hoặc liên hệ 0902 828 069 - email: kinhdoanh08@locmiennam.com
Hỗ trợ giao hàng toàn quốc, gia công theo yêu cầu, đúng kỹ thuật, tư vấn kỹ thuật tận tình, vui vẻ. Cty TNHH Công nghệ thiết bị lọc miền nam tại số 11 đường 12 phường 11 Gò vấp, thành phố Hồ Chí Minh.
